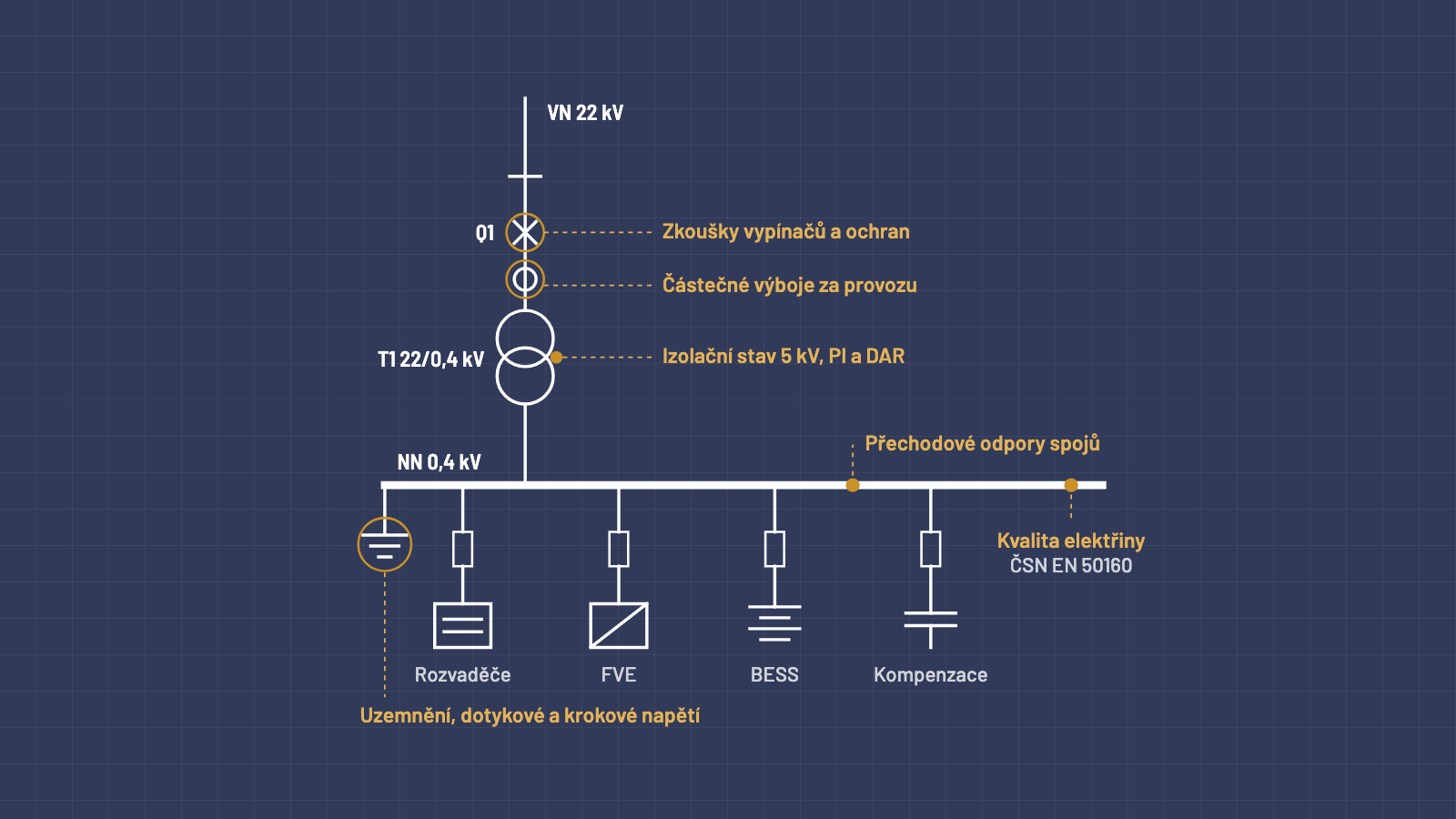

Revize ověří, že zařízení v den měření odpovídá předpisům. Diagnostika ukáže, jak se jeho stav vyvíjí a kde hrozí porucha dřív, než k ní dojde. U rozvoden VN, trafostanic a velkých rozvaděčů se proto vyplatí obojí spojit: část měření zvládneme za plného provozu, zbytek v jedné plánované odstávce.
Za provozu, bez vypnutí
Termovize pod zatížením
Termovizní kamera odhalí přehřáté spoje, svorky a přístroje. Smysl má jen při běžném provozním zatížení, kdy vadným spojem teče proud. Nejvíc řekne srovnání před údržbou a po ní: je z něj vidět, že dotažení nebo výměna opravdu pomohly.
Částečné výboje
Částečné výboje postupně narušují izolaci kabelových koncovek, průchodek a přístrojů VN a často předcházejí jejímu průrazu. Ultrazvukem a metodou TEV (přechodného zemního napětí) je zachytíme bez vypnutí a bez otevírání kobek.
Kvalita elektřiny
Analyzátor třídy A obvykle týden zaznamenává napětí, frekvenci, harmonické zkreslení, flikr a nesymetrii. Výsledky porovnáme s normou ČSN EN 50160. Měření pomůže při nevysvětlených výpadcích technologií, poruchách zdrojů nebo sporu s distributorem.
Kompenzace jalového výkonu
Změříme, zda kompenzace pracuje a s jakou účinností. Vadná kompenzace se obvykle projeví až na faktuře za elektřinu, kdy už je pozdě.
Při odstávce
Přechodové odpory spojů a kontaktů
Mikroohmmetrem změříme odpor spojů přípojnic a kontaktů vypínačů. Spoje dotáhneme definovaným momentem a hodnoty zapíšeme do protokolu, takže při příští odstávce je s čím srovnávat.
Izolační stav VN
Izolační odpor měříme zkušebním napětím 5 kV a vyhodnocujeme i polarizační index PI a poměr dielektrické absorpce DAR. Ty porovnávají odpor naměřený po delší a kratší době zkoušky a na rozdíl od jediného čísla ukážou, zda je izolace suchá a čistá.
Uzemnění, dotykové a krokové napětí
Uzemňovací soustavu trafostanice nebo rozvodny změříme včetně dotykového a krokového napětí podle ČSN EN 50522 ed. 2.
Transformátory, vypínače a ochrany
U transformátorů měříme odpor vinutí, převod a izolační stav a odebereme olej k rozboru. Zkoušky vypínačů a sekundární vstřik ochran ověří, že ochrany poruchu skutečně vypnou v nastaveném čase.
Jedna odstávka místo dvou
Čištění a údržbu rozvoden zajišťuje naše partnerská firma VERMAX s.r.o. Revize, měření a diagnostiku provedeme ve stejné odstávce. Co dosud potřebovalo dvě firmy a dva termíny, proběhne najednou a s jedním předáním pracoviště.
Přehled všeho, co měříme, najdete na stránce Revize a diagnostika VN. Pokud už odstávku plánujete, napište nám termín a typ zařízení, poptávka zabere minutu.
